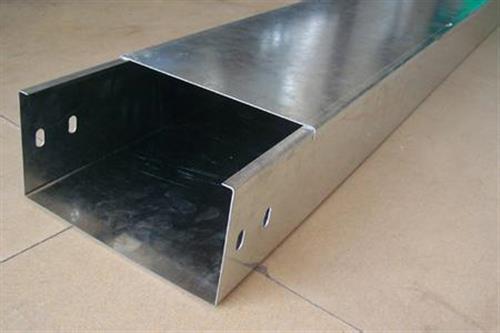

耐火电缆桥架安装注意事项
编辑:天津市鑫隆源电缆桥架制造有限公司   时间:2020-10-30

耐火电缆桥架的定位通常根据图纸进行定位,但在图中位置和海拔没有成为基准的情况下,必须远离

(1)有腐蚀性、有高温高压的配管和设备。 另外,桥架和其他管道设备的净距离符合我国规范的要求。

(2)电缆桥架与其他工艺装置一起安装时,两者的间隔必须满足规定,电缆桥架必须安装在其他工艺装置的侧边,电缆桥架安装完成后,电缆的铺设和检查变得容易。

(3)电缆桥架必须离墙边和板底有适当的空间,可以保证电缆施工,且吊挂内的距离必须在150mm以上。

(4)水平位置的桥架之间的间隔必须在50mm以上。

(5)垂直方向的电缆桥架层间距离应在200mm以上。其中,弱电和电力电缆之间的距离应在500mm以上。

(6)天花板背面的净高度比较小,安装前必须与其他专业施工技术人员取得联系,以免桥架和配管的安装发生冲突,进而出现了返工现象。

安装电缆桥架的注意事项

(1)电缆桥架的安装路径与设计施工图纸指定的路径一致,经济、安全可靠,可以满足施工安装、维护检查和铺设电缆的要求,特别是在管廊和配管密集的地方,机架的安装位置是电缆根据图纸制定施工材料计划,准备设备入场。

(2)桥架和附件到场后,施工单位制作设备入场检查单,组织监理和甲方进行检查,检查合格后可以使用。

(3)安装耐火电缆桥架横向载荷,同一层的横向载荷应在同一水平面上。其高低偏差请控制在5mm以下。沿着机架行走的左右偏差请控制在10mm以下。
